Aplicatii SCADA pentru monitorizarea si automatizarea proceselor tehnologice - TIA Portal

Obiective

Realizarea unui nou proiect SCADA TIA-Portal pentru controlul instalatiei D16: "Sistem de rezervoare" simulata in "Prosim D+" Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii aplicatiei pentru controlul instalatiei D16. Crearea unei aplicatii SCL Cyclic Interrupt care controleaza instalatia D16. Realizarea unui screen pentru mimarea functionarii instalatiei D16.

Tematica de laborator

    Utilizand mediul de dezvoltare SCADA TIA-Portal, creati un nou proiect "Labs_005" in care plasati urmatoarele device-uri:


    Se completeaza configuratia PLC_1 cu:


    Adaugati urmatoarele PLC tags:


     Creati Program Blocks --- Cyclic Interrupt cu Cyclic Time 10 ms, scrieti in SCL aplicatia care controleaza instalatia numita "Sistem de rezervoare" respectand urmatoarea logica de functionare:

• Rezervoarele sunt umplute automat pentru a compensa lichidul evacuat din ele.
• Umplerea rezervoarelor se face prin vanele Y1, Y2 si Y3 (controlate de PLC) iar golirea prin vanele Y4, Y5 si Y6 (controlate de PLC).
• Rezervoarele sunt umplute unul cate unul.
• Lampile H2, H3 si H4 trebuie sa fie aprinse in timp ce rezervorul e in faza de umplere.
• Comutatoarele de nivel B1 .. B6 detecteaza daca rezervoarele sunt pline sau goale.
• La apasarea unuia dintre butoanele S2, S3 sau S4, supapa de evacuare corespunzatoare este deschisa si lichidul este evacuat din rezervor.
• Rezervoarele sunt umplute automat la atingerea pragului minim si sunt golite automat la atingerea pragului maxim.
• Golirea nu este permisa in timp ce rezervorul se umple.
• Adaugati un control "Start/Stop" de la butonul S1 astfel:
       - La prima apasare a butonului S1 se va aprinde lampa H1 si porneste instalatia iar la urmatoarea apasare se va stinge H1 si se opreste instalatia.
• Folositi si S0 pentru oprirea instalatiei
• Creati un HMI care sa simuleze instalatia.

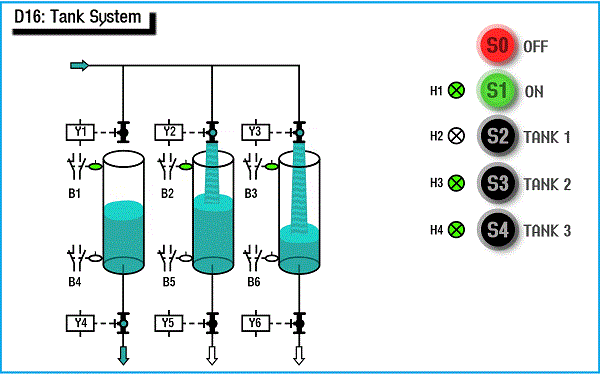

    Deschideti aplicatia "Prosim D+" si rulati aplicatia D16:

Cerinte de rezolvat

Crearea unui nou proiect "Labs_005" Creati Program Blocks --- Startup si Cyclic Interrupt si scrieti aplicatia SCL care controleaza instalatia "Sistem de rezervoare". Editatarea screen-ului "Root Screen" Realizarea screen-ului "Labs_005_01", pentru mimarea functionarii instalatiei "Sistem de rezervoare".

Derularea activitatilor

Creati un nou proiect "Labs_005". Stabiliti configuratia hardware. Adaugati Tag-urile necesare. Creati Program Blocks --- Startup in care initializati tag-urile cu valorile initiale. Creati Program Blocks --- Cyclic Interrupt cu Cyclic Time 10 ms, scrieti in SCL aplicatia care implementeaza logica de functionare a instalatiei. Editati screen-ul cu numele "Root_sreen" in care veti plasa elemente la alegere. Adaugati screen-ul cu numele "Labs_005_01" si plsati elementele de monitorizare si control.

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica in Prosim D+ functionarea corecta in regim automat a instalatiei	6
2	Se verifica in Prosim D+ functionarea corecta in regim manual a golirii rezervoarelor	2
3	Se verifica aspectul grafic al screen-ului "Labs_005_01"	2
