Implementarea functiilor sistemelor SCADA - TIA Portal

Obiective

Realizarea unui nou proiect SCADA TIA-Portal Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii ulterioare a aplicatiei Realizarea unui screen pentru monitorizare si alarmare Realizarea listelor de alarmare. Realizarea unui raport de alarme Realizarea unui screen pentru trending Realizarea istoricelor de date

Prezentare teoretica

Functiile sistemelor SCADA implementate in TIA-Portal

     Printre functiunile SCADA implementate in TIA - Portal, se pot enumera:

• Supravegherea si controlul
• Alarmarea
• Realizarea listelor de evenimente
• Crearea rapoartelor
• Trending

Tematica de laborator

    Utilizand mediul de dezvoltare SCADA TIA-Portal, creati un nou proiect "Labs_001" in care plasati urmatoarele device-uri:


    Adaugati urmatoarele HMI tags:



    Editati screen-ul "Root_sreen".

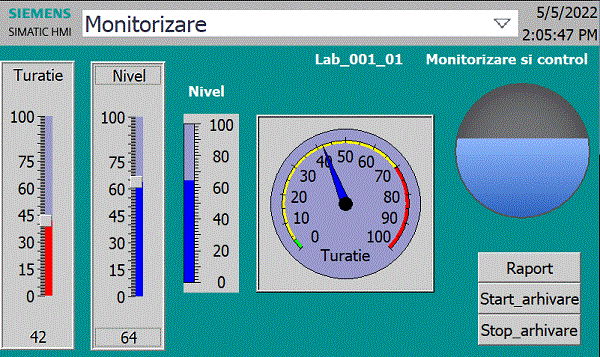

    Creati un nou screen "Labs_000_01" in care se monitorizeaza parametrii:turatie pompa si nivel lichid.


    Creati o animatie a rezervorului utilizant cobiectul de tip:"Elements"--"Graphics I/O field" setat in mod "Output".


    Creati o lista de alarme:"HMI"--"HMI Tags"---"HM Alarms".


    Verificati daca alarmele functioneaza.
    Creati un raport de alarme:"HMI"--"Reports".
    Plasati un buton "Raport" pentru generarea raportului (Se atriubuie funcria "PrintReport"--"Report")
    Creati un nou screen "Labs_000_02" pentru trending.


    Creati o lista pentru istoric date: "HMI"--"HMI Tags"---"Historical data".


    Rulati aplicatia dupa care vizualizati datele salvate in fisierul:C:\Storage Card SD\Data_log_turatie0.csv".



Cerinte de rezolvat

Crearea unui nou proiect "Labs_001" Editataea screen-ului "Root Screen" Realizarea screen-ului "Labs_001_01", in care se monitorizeaza parametrii:turatie pompa si nivel lichid Realizarea screen-ului "Labs_001_02", pentru trending

Derularea activitatilor

Creati un nou proiect "Labs_001"; Stabiliti configuratia hardware; Adaugati Tag-urile; Editati screen-ul cu numele "Root_sreen" in care veti plasa elemente la alegere. Adaugati screen-ul cu numele "Labs_001_01" si plsati elementele de monitorizare si control. Creati o lista de alarme:"HMI"--"HMI Tags"---"HM Alarms" Creati un raport de alarme:"HMI"--"Reports" Adaugati screen-ul cu numele "Labs_001_02" Completati meniul orizontal cu "Labs_000_02" Creati o lista pentru istoric date: "HMI"--"HMI Tags"---"Historical data" Rulati aplicatia dupa care vizualizati datele salvate in fisierul:C:\Storage Card SD\Data_log_turatie0.csv".

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica aspectul grafic al screen-ului "Root Screen"	1
2	Se verifica functionalitatea screen-ului "Root Screen"	1
3	Se verifica aspectul grafic al screen-ului "Labs_001_01"	2
4	Se verifica functionalitatea screen-ului "Labs_001_01"	2
5	Se verifica aspectul grafic al screen-ului "Labs_001_02"	2
6	Se verifica functionalitatea screen-ului "Labs_001_02"	2
