Sisteme SCADA-TIA Portal - Cerinte examen

Studentii vor realiza 2 aplicatii si un proiect final utilizand mediul de dezvoltare SCADA - TIA Portal.

Pe baza aplicatiilor si a proiectului, se vor realiza 3 fisiere de tip pdf (2 lucrari+ proiectul final) in care se vor descrie aplicatiile, respectiv proiectul final astfel:

• -Se descrie modul de functionare al aplicatiei (proiectului).
• -Se vor insera imaginile HMI ale aplicatiilor sau ale proiectului (se poate folosi aplicatia "snipping" pentru a capta o regiune de ecran sau PrintScreen si "Paint");
• -Se va insera codul sursa al functiilor realizate in cadrul aplicatiilor (proiectului).
• -Se va descrie modul de realizare al aplicatiilor (proiectului).
• -Descrierea aplicatiilor (proiectului) se salveaza in fisiere de tip pdf .
• -Se vor trimite fisierele in format pdf.
• Atentie! Lucrarile trebuie sa fie originale. Studentii care prezinta aplicatii asemanatoare vor fi descalificati.

Fisierele "pdf" continand descrierea lucrarilor realizate, se vor trimite respectand urmatorul program:

• -Lucrarea L1 pana la data de : 16.05.
  In cadrul acestei lucrari veti prezenta o aplicatie SCADA care trebuie sa contina cel putin 2 screen-uri conectate printr-un meniu.
  Pe cele 2 screen-uri trebuie sa se regasesca:
  • Sa contina cel putin 10 variabile HMI tag.
  • Sa contina cel putin 3 simboluri WinCC graphics.
  • Sa contina cel putin 2 simboluri create de d-voastra.
  • Sa contina cel putin 3 obiecte "Controls" sau "Elements".
  • Sa contina cel putin un control de tip "Trend view"



• -Lucrarea L2 pana la data de : 30.05.
  In cadrul acestei lucrari veti prezenta o aplicatie SCADA pentru comanda pornirii unui motor trifazat in conexiunea strea-triunghi.

  Cerinte:

  • Sa contina un comutator general de conectare la retea
  • Aplicatia trebuie sa permita doua moduri de functionare: Automat si Manual
  • Sa contina butoanele: Automat/Manual, STOP, Stea, Triunghi, Start
  • In regim manual sa permita pornirea in conexiune stea prin apasarea butonului Stea dupa care sa permita trecerea la conexiunea triunghi prin apasarea butonului Triunghi.
  • Sa permita apasarea butonului Triunghi numai dupa apasarea butonului Stea.
  • In regim automat, sa se declanseze procedura de pornire in conexiune stea prin apasarea butonului Start, sa astepte 3 secunde in conexiunea stea, sa astepte 0.5 secunde in conexiune stop dupa care sa treaca automat la conexiunea triunghi pana la apasarea butonului Stop.
  • Sa indice in permanenta modul de functionare in care se afla( Stop, Stea, Triunghi).

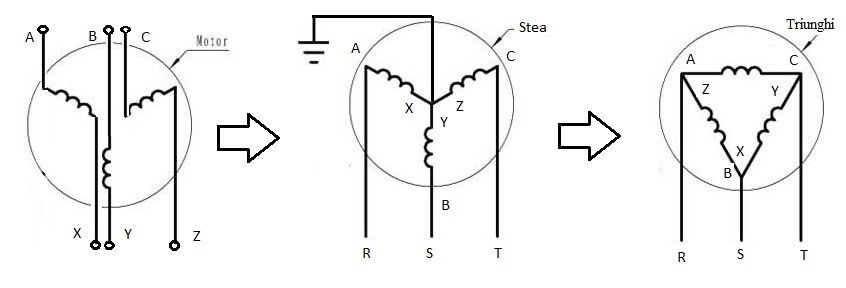

  Sugestie!
  Atentie! Lucrarea trebuie sa fie originala si pe cat posibil, sa nu semene cu imaginea de jos, imagine care nu este decat o sugestie!




• -Proiectul final pana la data examenului
  In cadrul acestei lucrari veti prezenta o aplicatie SCADA la alegere, cu conditia sa fie mai complicata decat lucrarile anterioare.

Lucrarile in format pdf se vor trimite astfel:

• - Se intra pe Activitate studenti
• - Daca nu aveti cont:
  • - Se va face Inregistrare ( Alegeti sectia si completati restul campurilor).
  • - Atentie !! nu uitati adresa de mail si parola. Pe baza lor veti putea face Intrare pentru a trimite fisierele cu lucrari.
  • - Asteptati pana va validez conturile.
  • - Dupa minim 24 de ore va validez conturile si d-voastra puteti sa intrati in Activitate studenti.
• - Cand ati terminat lucrarea, cu optiunea Trimit fisiere trimiteti fisierul "pdf".
• - Atentie !!
  • dimensiunile fisierelor trebuie sa fie sub 1 MO
  • denumirea fisierului sa fie scurta, fara caractere speciale (spatiu ,;-+ etc)
  • completarea campul "Tilul lucrarii" este obligatorie !
• - Verificati cu optiunea Vezi activitate daca s-au trimis fisierele.
• - Dupa maxim o sapatamana lucrarea trimisa va fi evaluata si punctata intre 0-25.
• - Cu optiunea Vezi activitate puteti afisa fisierele trimise, prezentele, observatiile referitoare la lucrarile trimise si punctele primite.

Lucrarea L1 va fi notata cu puncte intre 0 - 33

Lucrarea L2 va fi notata cu puncte intre 0 - 64

Proiectul va fi notat cu o nota intre 1 - 10

Nota la examen

• Nota N1: se va calcula dupa formula: ((nr_puncte obtinute din lucrari)/10+nota proiect)/2
• Examenul sumativ va avea o pondere de 20% din nota finala.
• Nota finala: 0.8*N1 +0.2*Nota examen sumativ
