Tablouri de elemente

Teme program

1. Realizati 16 simboluri si afisati-le
2. Realizati o animatie din 7 cadre

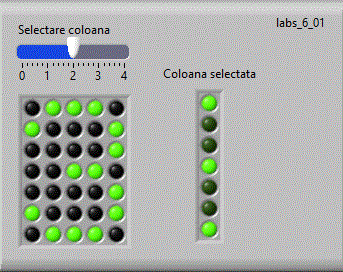

3. Afisare unei coloane dintr-o matrice de LED-uri

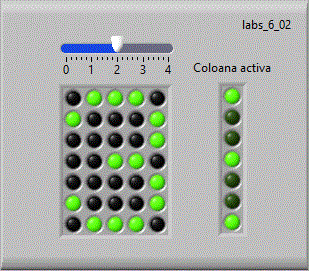

4. Afisare automata, consecutiva a coloanelor dintr-o matrice de LED-uri

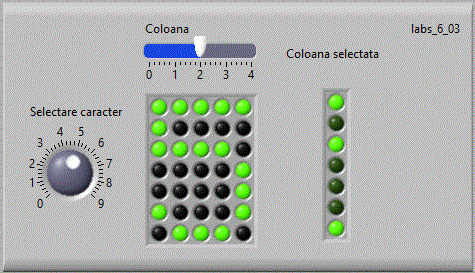

5. Utilizarea unui tablou 3D, extragerea unui tablou 2D de LED-uri si afisare automata, consecutiva a coloanelor.

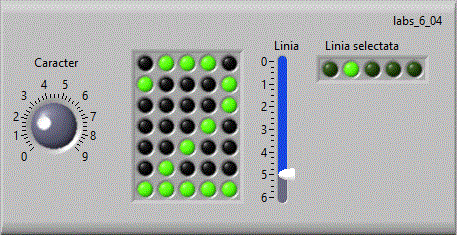

6. Afisare unei linii dintr-o matrice de LED-uri

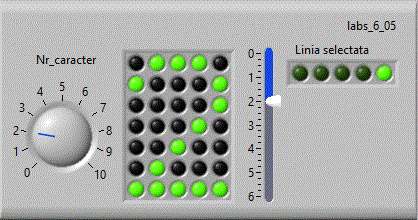

7. Afisare automata, consecutiva a unei linii dintr-o matrice de LED-uri

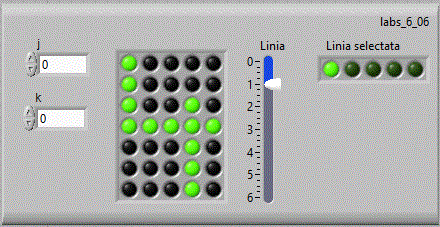

8. Folosind "Formula node", afisati automat liniile dintr-o matrice de LED-uri

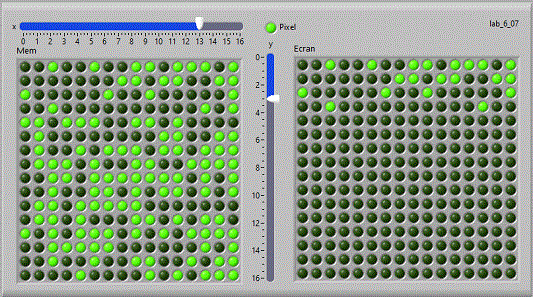

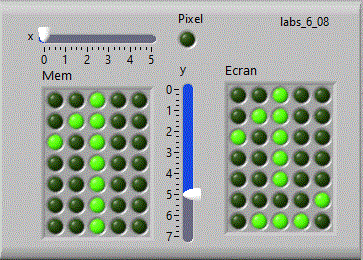

9. Simulare afisarii unei imagini pe ecran folosind o matrice de LED-uri



10. Utilizarea unui tablou 3D, extragerea unui tablou 2D de LED-uri si afisare automata, consecutiva pe un ecran simulat din LED-uri.

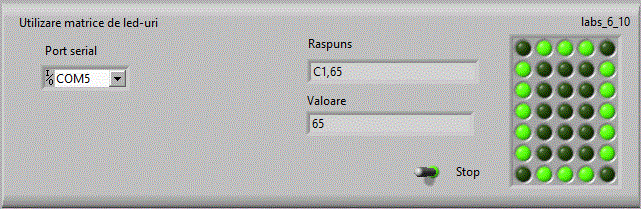

11. Utilizarea matricii de LED-uri 5x7:"
         - se utilizeaza modulul de aplicatii + Afis_5x7 puncte:


         - se folosesc subvi_urile:
    • init_ser - initializare port serial
    • wr_rd_ser - scriere citire de la port serial
    • close_ser - inchidere port serial
    • test_ser - testare port serial

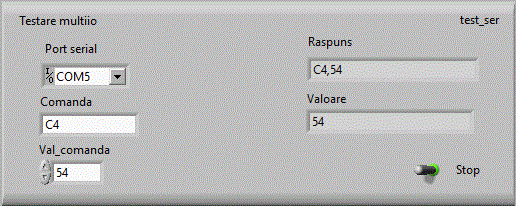

         - se deschide aplicatia : test_ser si se incearca comenzile C0,val...C4,val



12. Afisarea unui caracter salvat intr-un tablou 2D, pe o matrice de LED-uri 5x7.

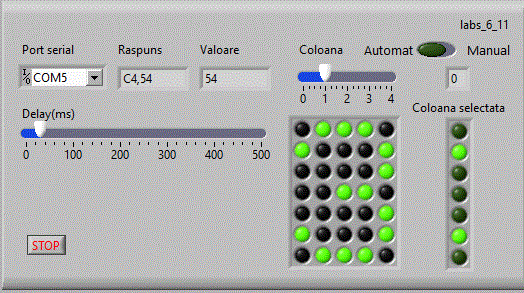

13. Afisarea unui coloane a unui caracter salvat intr-un tablou 2D, pe o matrice de LED-uri 5x7. Se va amplasa un comutator care trece din regimul manual de afisare a unei coloane in regim automat pentru afisarea consecutiva a tuturor coloanelor.
         - se deschide aplicatia labs_6_11.vi .

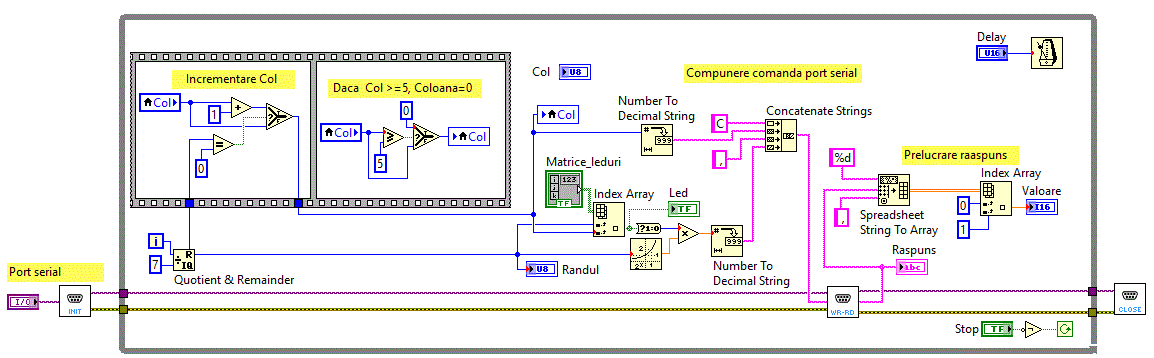

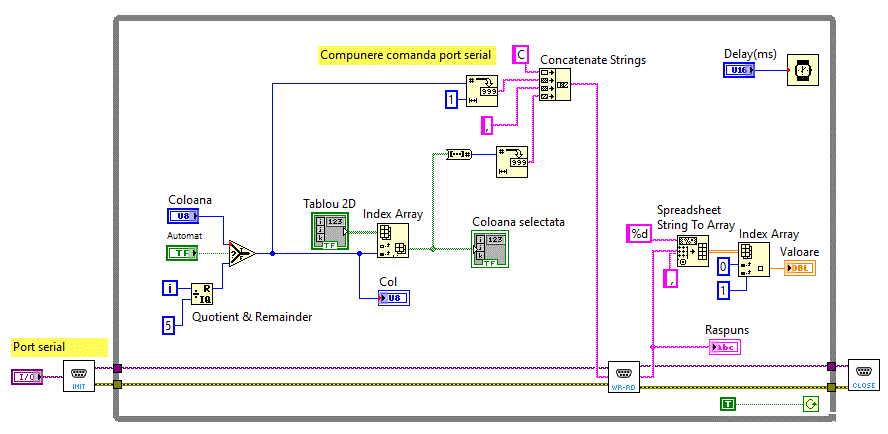

         - diagrama bloc :

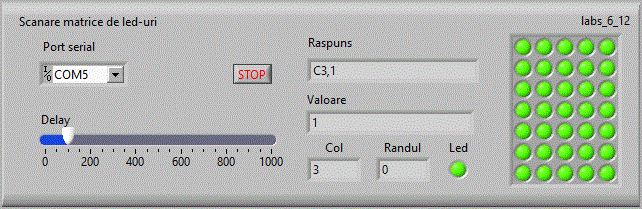

Scanarea matricii de LED-uri 5x7. Se va aprinde un singur led corespunzator liniei si coloanei curente.
     - se deschide aplicatia labs_6_12.vi .



     - diagrama bloc :
