Elemente introductive

Device-uri utilizate in cadrul orelor de laborator


Arduino UNO


     - Conectarea se face la USB
     - Daca nu se identifica la ce port s-a conectat folosind Device Manager, trebuie incarcat un driver CH340:

• Take the CH340G driver for windows http://www.arduined.eu/ch340g-converter-windows-7-driver-download/
• Download the archive then run the installer in the CH341SER.

     - Pentru aplicatii LabVIEW se descarca Subvi_urile:

• init_ser - initializare port serial
• wr_rd_ser - scriere citire de la port serial
• close_ser - inchidere port serial



Multiio - realizat cu Arduino UNO



     - Multiio -conexiuni

     - Aplicatii

1. Testarea comenzilor multiio:
   - Comenzi multiio:
   1. SG,val_pwm -- Start generatoare Sinus - P6 si Dinfi de fierastrau - P5 cu frecventa proportionala cu val_pwm, Aprindere p7
   2. PWM,val_pwm -- Generare PWM - P6 cu valoarea val_pwm
   3. AX4,val -- Afisare pe 4 digiti 7 segmente a valorii val
   4. C0,val ... C3,val -- Activare coloana din matrice de leduri
   5. M1,val_b -- Citire intrari analogice si comanda led-uri cu val_b (se trimite si suma de control)
   6. AA -- Citire valori analogice si DI
   7. A0 ... A4 -- Citire valoare analogica A0 ... A4
   8. O,val -- Invalidare generator sinus si df, Activare led-uri cu valoarea val
   9. DI -- Citire intrari digitale si transmitere val=B0+2*B1+4*B2+8*B3
   10. AI0,val_pwm -- Citire pachet de date A0,A1, Generare pwm pe p6 cu valoarea val_pwm, Generare frecventa pe p10 cu factorul de umplere val_pwm, Aprindere p7, Invalidare sin
   11. AI1,val_pwm -- Citire pachet de date A0,A1 (200 valori A0, 200 valori A1)
   12. AI2,val_pwm -- Citire pachet de date A0,A2 (200 valori A0, 200 valori A2)
   13. AI3,val_pwm -- Citire pachet de date A0,A3 (200 valori A0, 200 valori A3)
   14. AI4,val_pwm -- Citire pachet de date A0,A4 (200 valori A0, 200 valori A4)
   15. D1I,val_pwm -- Citire pachet de date B0,B1,B2,B3 (400 de valori zecimale=B0+2*B1+4*B2+8*B3)
   - Aplicatia pentru testarea comenzilor multiio: test_ser




2. Afisarea unei valoari zecimale sub forma binara pe led-urile corespunzatoare in modulul Multiio. op_biti_v1_03


3. Citirea unei intrari analogice: serial_04


4. Citirea intrarilor analogice: serial_11



Modulul aplicatii realizat cu Arduino

    Schema de conexiuni

Afisor pe 8 led-uri

     - Se utilizeaza modulul de aplicatii + Afis_8_led



     - Schema de conexiuni

Afisor pe 7 segmente

     - Se utilizeaza modulul de aplicatii + Afis_7seg



     - Schema de conexiuni

     - Aplicatii

1. Afisarea unei valori pe afisor: labs_0_00



Afisor 5 pe 7 puncte

     - Se utilizeaza modulul de aplicatii + Afis_5x7 puncte



     - Schema de conexiuni

     - Aplicatii

1. Afisarea unei valori pe afisorul 5x7 puncte: labs_0_00



Afisor 4 digiti pe 7 segmente

     - Se utilizeaza modulul de aplicatii + Afis_4x7seg

     - Aplicatii

1. Afisarea unei valori pe afisor: labs_0_00



Vumetru

     - Se utilizeaza modulul aplicatii + Vumetru


     - Vumetrul dispune de un oscilator a carui iesiri sunt conectate la intrarile analogice.
     - Frecventa este variabila in domeniul: 37 Hz-375 Hz
     - Schema de conexiuni Vumetru

     - Aplicatii

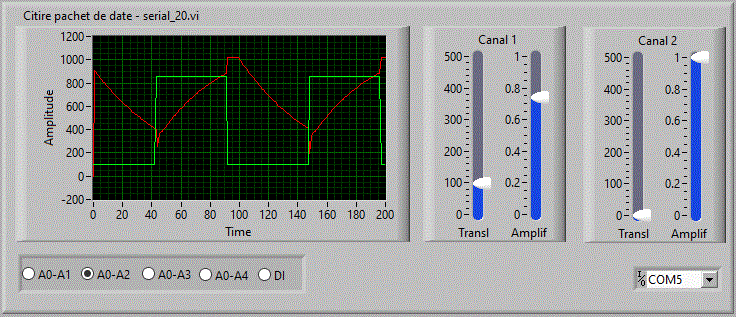

1. Afisarea unui pachet de date: serial_20



Divizor zecimal 74LS192, divizor hexa 74LS192

     - Se utilizeaza modulul aplicatii + Divizor zecimal



       - Schema de conexiuni:


     - Aplicatii

1. Afisarea unui pachet de date: serial_20
