Aplicatii in energetica

Aplicatii in energetica



Utilizarea generatoarelor de semnal

    Vom folosi bibioteca "Signal Processing" din care vom lua diferite elemente cum ar fi:

• Functions => Signal Processing => Wfm Generation => Basic Function Generator
• Functions => Signal Processing => "Vfm Generation" => "Sawtooth Wfm"
• Functions => Signal Processing => "Vfm Measure" =>"Spectral"

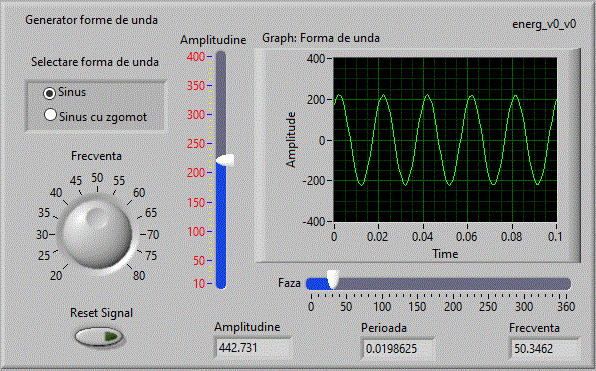

    Urmatoarea aplicatie energ_v0_v0 utilizeaza generatoare de semnal pentru a simula formele de unda dintr-un sistem energetic:

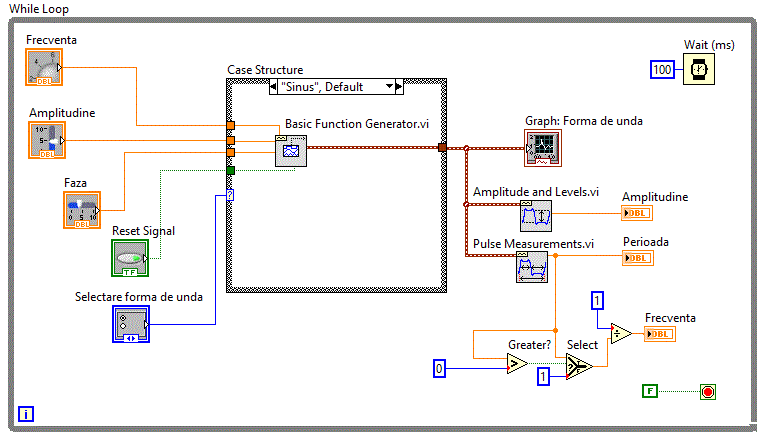

    Diagrama bloc:

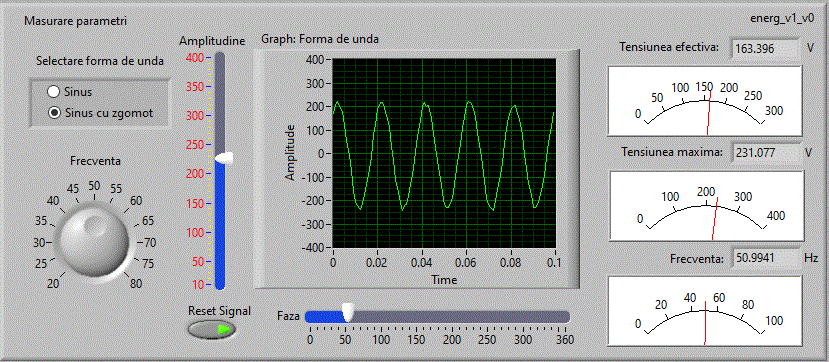

Masurarea parametrilor

    Vom crea un VI energ_v1_v0

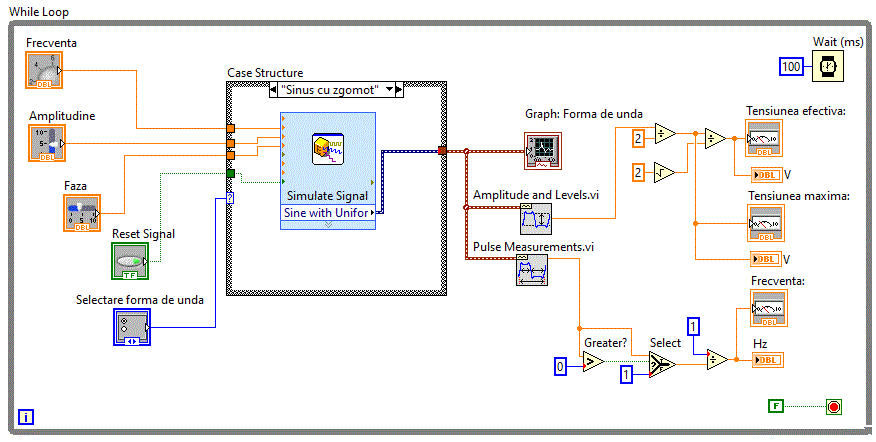

    Diagrama bloc:

Masurarea puterilor

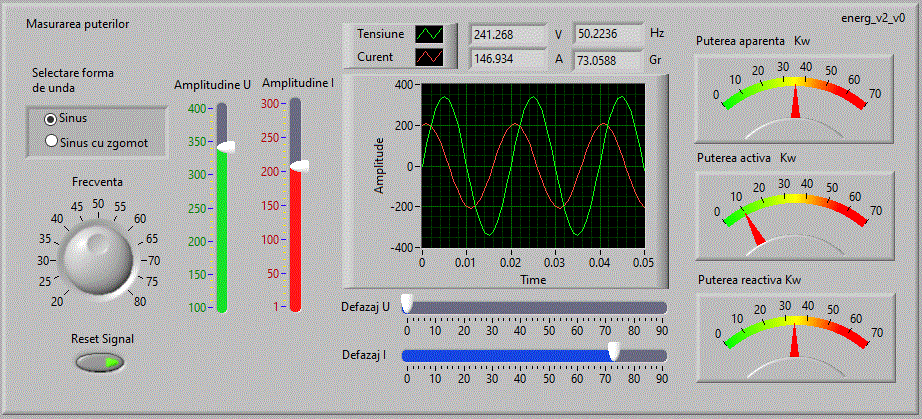

    Aplicatia energ_v2_v0 masoara puterea aparenta, puterea activa, si puterea reactiva.

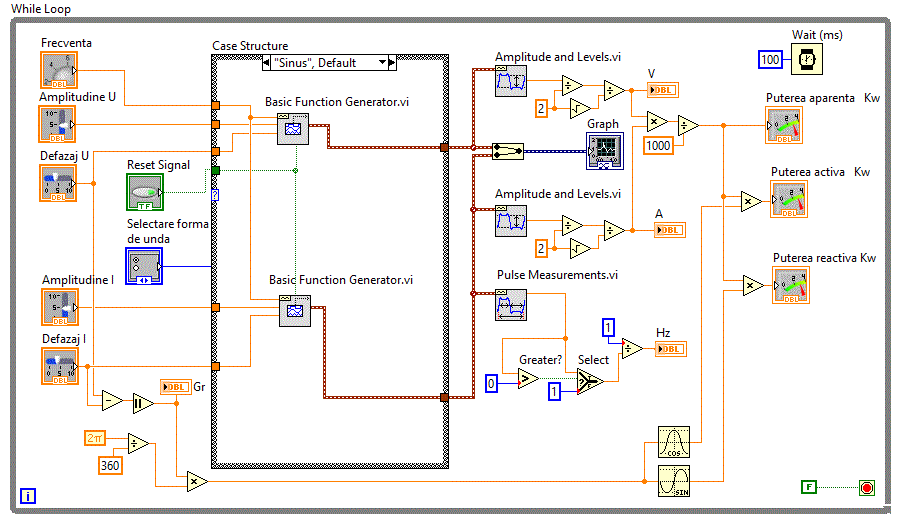

    Diagrama bloc:

Analiza spectrala

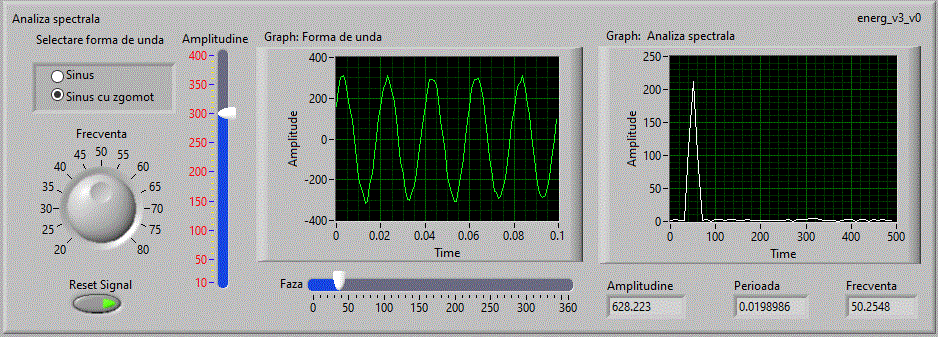

    Aplicatia energ_v3_v0 realizeaza analiza spectrala pentru a pune in evidenta armonicile tensiunii.

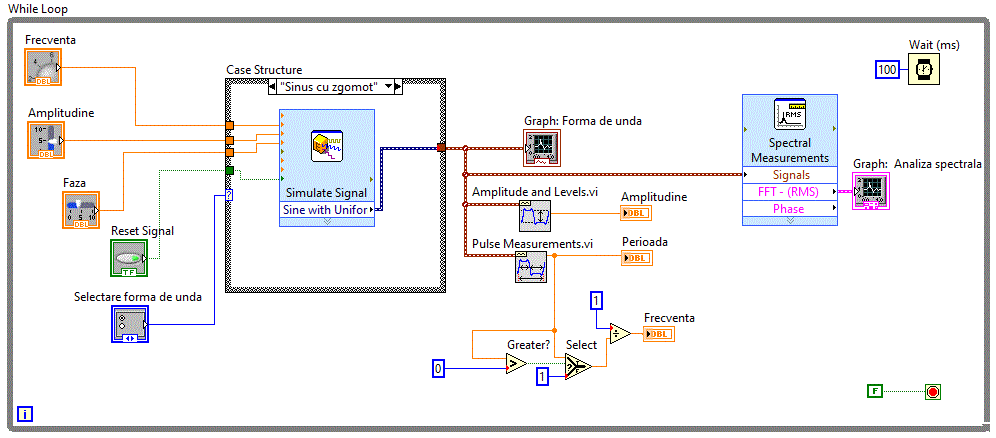

    Diagrama bloc:

Defazajul dintre tensiune si curent

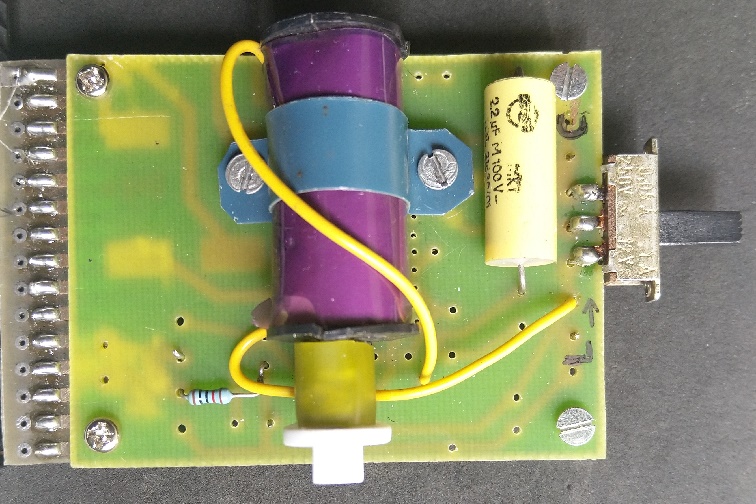

    Pentru analiza defazajului dintre tensiune si curent, vom folosi un circuit RLC:

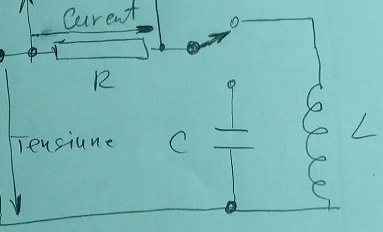

    Schema circuitului:



    Trebuie sa alimentam circuitul cu tensiune alternativa si sa analizam defazajul functie de configuratia circuitului.

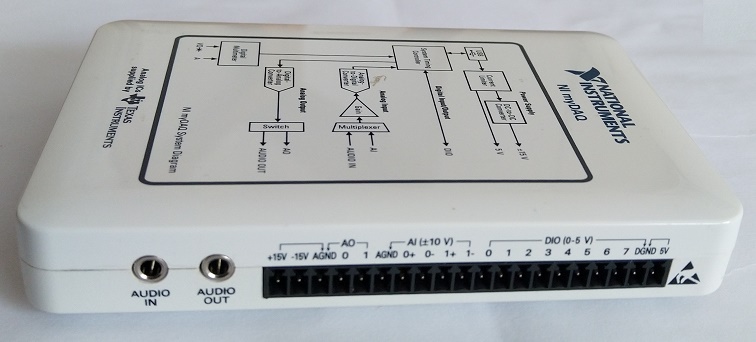

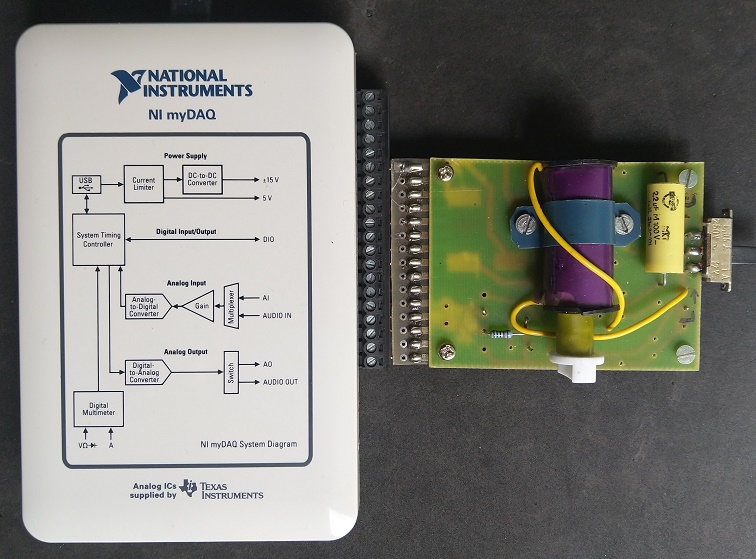

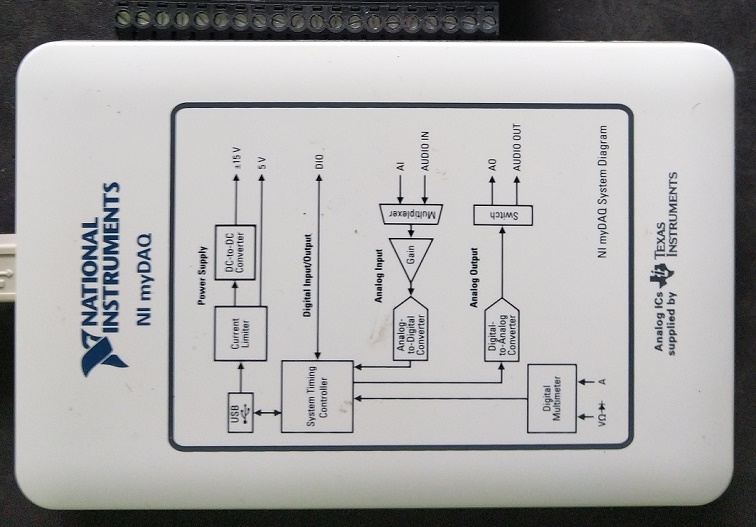

    Tensiunea si curentul vor fi analizate prin intermediul modulului de achizitie date " NI myDAQ":



    Acest modul dispune de iesiri analogice prin care vom genera tensiunea de alimentare si intrari analogice cu intrare diferentiala prin care vom analiza tensiunea si curentul.

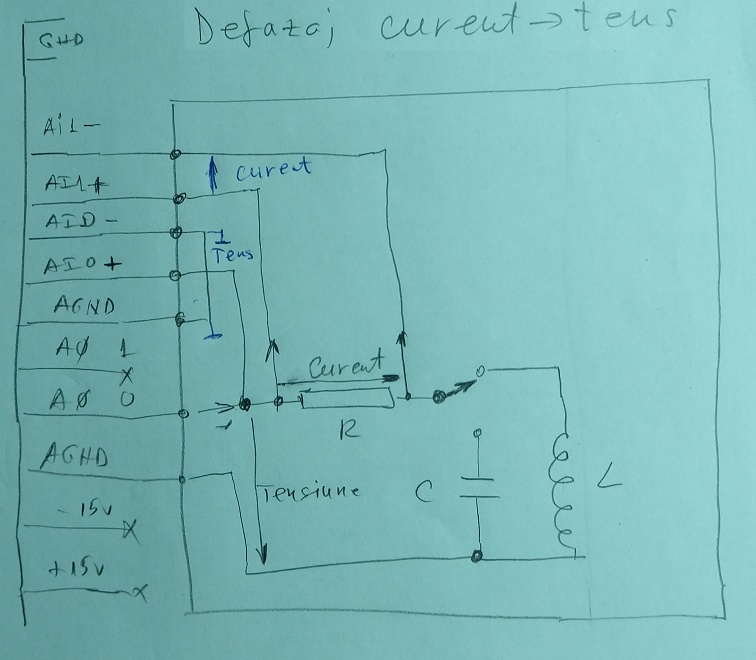

    Vom conecta circuitul RLC la myDAQ conform schemei:



    Circuitul este alimentat de iesirea AO 0. Aceasta iesire este conectata si la intrarea AI 0 in vederea afisarii ei, de asemenea tensiunea de pe rezistenta(proportionala cu curentul), este conectata la intrarea AI 1 in vederea afisarii.



    Folosim aplicatia pentru comanda modulului "NI ELVIS":

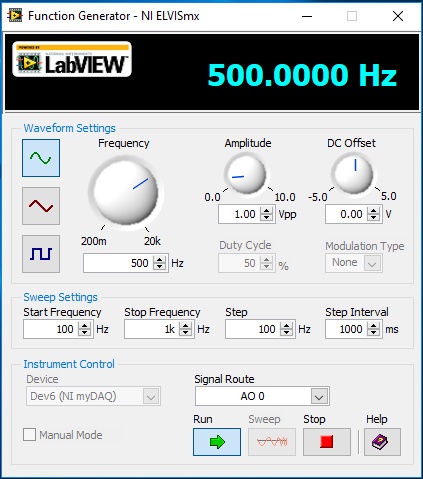

    Lansam aplicatia FGEN (Function Generator), astfel se activeaza un generator de semnal pe iesirea AO 0.



    Lansam aplicatia "Scope" (Osciloscope) pentru vizualizarea formelor de unda pe un osciloscop.

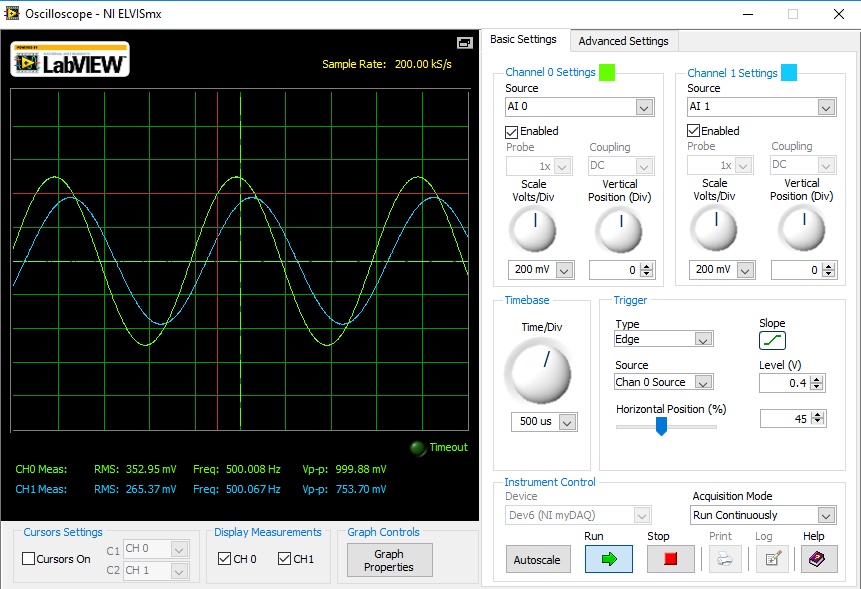

    Realizam configuratia RL ( prin comutarea pe pozitia L). Setam frecventa generatorului la 500 Hz.

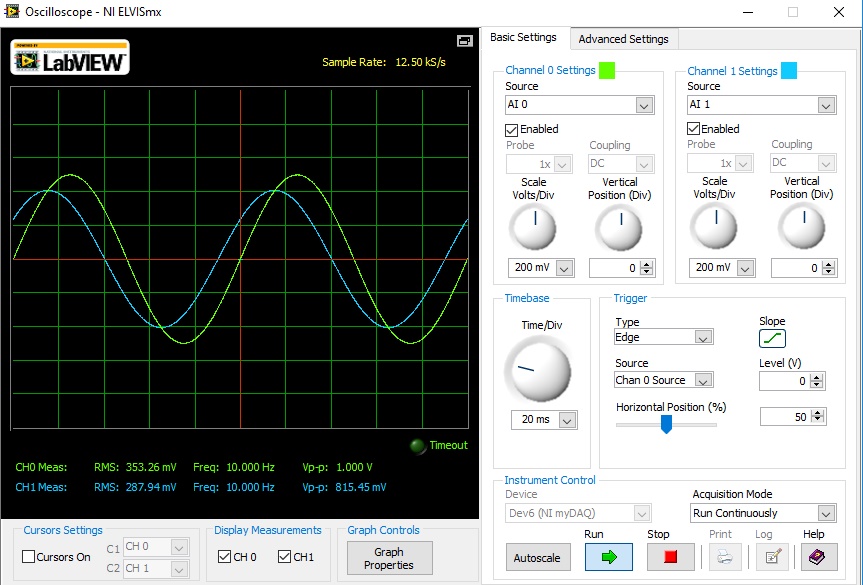

    Pe aplicatia "Osciloscope" vizualizam forma de unda a tensiunii in urma formei de unda a curentului.


    Realizam configuratia RC ( prin comutarea pe pozitia C). Setam frecventa generatorului la 10 Hz.
    Pe aplicatia "Osciloscope" vizualizam forma de unda a tensiunii in fata formei de unda a curentului.


    Realizam configuratia RL ( prin comutarea pe pozitia L). Setam frecventa generatorului la 50 Hz si alegm forma de unda triunghiulara.

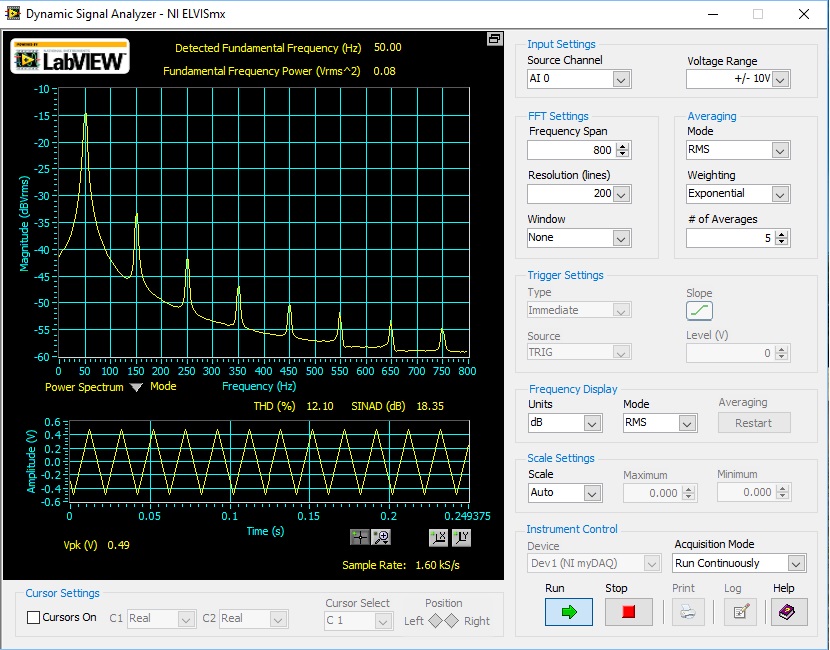

    Lansam aplicatia DSA (Dynamic Sygnal Analyser) pentru a realiza analiza spectrala a circuitului RL.
